Конвеєрні стрічки з гладкою несучою поверхнею використовуються для транспортування упакованого і розпакованого матеріалу під кутом нахилу до 22 °.

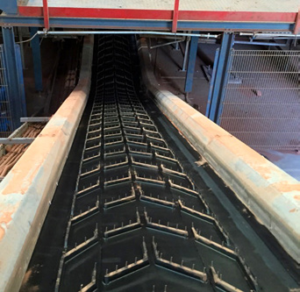

Стрічки Chevron – це кращі стрічки, коли матеріал необхідно транспортувати під високим кутом нахилу. Для цієї мети наші фахівці розробили високопродуктивні і високоякісні конвеєрні стрічки Chevron. Переваги цих стрічок в довшому терміні служби і гнучкості, завдяки однорідним профілів Chevron, які вулканізуються разом з базовою стрічкою.

Конвеєрні стрічки chevron підходять для:

  • каменоломень, піщаних кар’єрів
  • виробництва цементу, вапна
  • сільського господарства: транспортування буряка, зерна, картоплі, добрив, тріски
  • транспортування вугілля і коксу
  • цукрових заводів
  • соляних копалень
  • мобільних подрібнювачів і екранів
  • дорожньо-фрезерних верстатів

Вибір відповідної стрічки і розміру її профілів залежить від вантажу (матеріалу) і кута нахилу:

Тип матеріалу Приклад матеріалу Макс. кут нахилу
Висота грунтозачепу
Тип профілю A, в: 16 мм Тип профілю AH, в: 25 мм Тип профілю AF и F, в: 32 мм
ПОРОШКОПОДІБНИЙ Борошно, вапно і т.д. 25° 28° 30°
СИПУЧИЙ Зерна: кукурудза, ячмінь, пшениця, жито, сухий пісок 20/25° 25/30° 25/30°
ТОЙ, ЩО ВІЛЬНО СКОЧУЄТЬСЯ Гравій, подрібнений камінь 25° 28° 30°
ЛИПКИЙ Мокрий пісок, зола, мокрий суглинок 30/35° 35/40° 40/45°
УПАКОВАНИЙ Мішки, мішки джуту, паперові мішки 30/35° 35/40° 35/40°


Вказані значення є орієнтовними і залежать від типу вантажу, умов завантаження і швидкості конвеєрної стрічки.

Максимальний нахил гладкої конвеєрної стрічки варіюється від 15 ° до 22 °, в залежності від типу матеріалу.

Конвеєрні стрічки з крутим кутом і профільованою поверхнею можуть досягати кута нахилу від 30 ° до 40 °.

У несприятливих умовах завантаження може бути проведене тільки на профільовану поверхню. В іншому, обсяг розраховується так само, як і для гладких конвеєрних стрічок.

Рівняння:

Об’єм потоку: Qv = Qth×k×v м3/в

Масовий потік: Qm = Qv×ρ т/в

Коефіцієнт зменшення k

Кут нахилу 14° 16° 18° 20° 22° 24° 26° 28° 30° 35° 40°
Грубий матеріал і який вільно скочується 0,91 0,89 0,85 0,81 0,76 0,71 0,66 0,61 0,56
Липкий матеріал 1     0,93     0,85     0,58 0,47

Теоретична об’ємна витрата Qth (м3/h) на двосекційних роликах

при v = 1 м/с, внутрішній кут 20 °, статичний кут ковзання матеріалу 10 °, горизонтальна транспортування, гладка стрічка

Ширина стрічки (мм) 400 500
Qth (m3/h) 40 70

Теоретична об’ємна витрата Qth (м3/h) на трьохсекційних роликах

при v = 1 м/с, внутрішній кут 20 °, статичний кут ковзання матеріалу 10 °, горизонтальне транспортування, гладка стрічка

Ширина стрічки (мм) 500 650 800 1000 1200
Qth (m3/h) 60 110 172 281 412

Рекомендований мінімальний діаметр шківа (мм)

Стрічка Chevron з висотою профілю 16 мм EP 250/2 EP 400/3
Мінімальний діаметр шківа (мм) Ø 250 Ø 315
Висока стрічка Chevron с висотою профілю 25 и 32 мм EP 250/2 EP 400/3
Мінімальний діаметр шківа (мм) Ø 315 Ø 400

Інші конструкції на вимогу.

Мінімальна регулювання натягу (% від центрального відстані)

Фіксоване або автоматичне подовження на кінці стрічки
1,5%

Максимальна відстань між роликами

Несуча група роликів 0,5 м
Повернення холостої групи роликів * <= 0,8 м

* не повинен бути кратним проміжку між двома зажимами

Максимальний кут прогину

Стандартна група роликів Висота профілю 16 мм Висота профілю 25 мм и 32 мм
– складається із 3-х роликів

30°

25° (1)

– складається із 2-х роликів 30° 20°

(1) Ширина < 800 мм: 20°

Подовження стрічки – додаткова довжина на кожне з’єднання (м) на замовлення

Тип з’єднання Стрічка EP 250/2 Стрічка EP 400/3 Стрічка EP 500/4
Гаряча вулканізація

0,65 м

0,85 м

1,10 м

Холодне з’єднання 0,70 м

0,90 м

1,20 м

Інші конструкції стрічок за запитом. Стрічки Chevron можна також подовжити за допомогою механічних затискачів

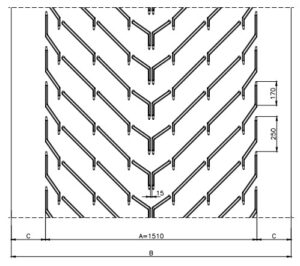

Конвеєрні стрічки CHEVRON с профілями типу A и AH

Тип A – висота профілю 16мм

Тип AH – висота профілю 25мм

Шаблон

Ширина (б)

(мм)

Ширина малюнку

(A) (мм)

Ширина вільної

зони (с) (мм)

Крок (мм)
A33, AH33 400 330 35 250
500 330 85 250
A44, AH44 500 440 30 250
600 440 80 250
650 440 105 250
A51, AH51 600 510 45 250
650 510 70 250
800 510 145 250
A54, AH54 600 540 30 250
650 540 55 250
800 540 130 250
A62, AH62 650 620 15 250
800 620 90 250
1000 620 190 250
A72, AH72 800 720 40 250
1000 720 140 250
A83, AH83 1000 830 85 250
1200 830 185 250
A94, AH94 1000 940 30 250
1200 940 130 250
A101, AH101 1200 1010 95 250
1400 1010 195 250
A112, AH112 1200 1120 40 250
1400 1120 140 250
A133, AH133 1400 1330 35 250
1600 1330 135 250
A151, AH151 1600 1510 45 250
1800 1510 145 250
A156, AH156 1600 1560 20 250
1800 1560 120 250
A161, AH161 1800 1610 95 250
2000 1610 195 250



Типова конструкція стрічки:

  • EP 250/2 3,5/1
  • EP 400/3 3,5/1,5
  • EP 500/4 4/2

Тип покриття:

  • Анти-абразивне
  • маслостійке
  • термостійке
  • вогнеустійке
  • ковзаючі стрічки
  • харчові

Особливе застосування:

  • Chevron + Ripcheck (армування стального корду)

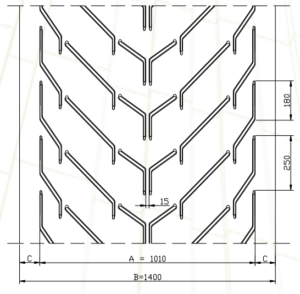

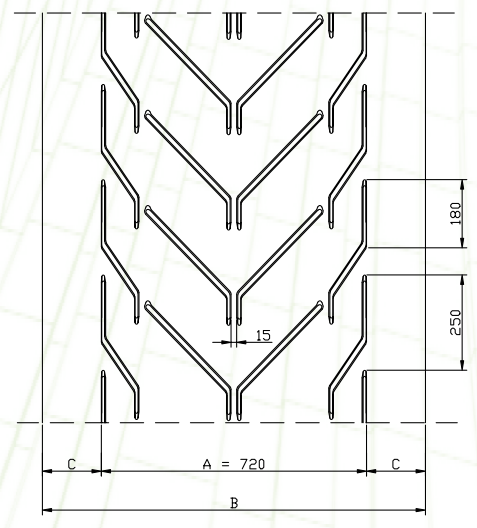

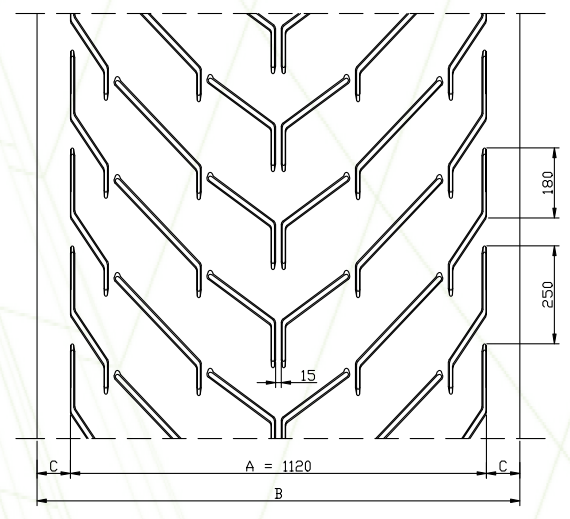

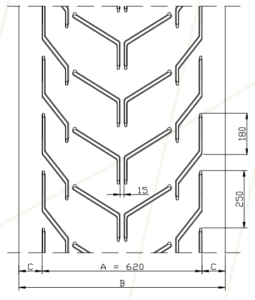

Конвеєрні стрічки Chevron с типом профілю A и AH

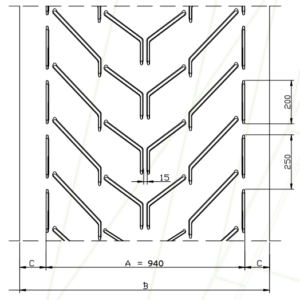

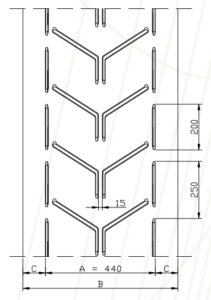

A 33, AH 33

A 44, AH 44

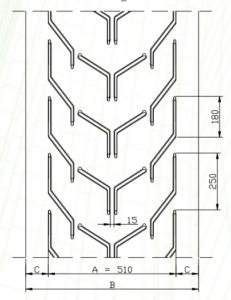

A 51, AH 51

A 54, AH 54

A 62, AH 62

A 72, AH 72

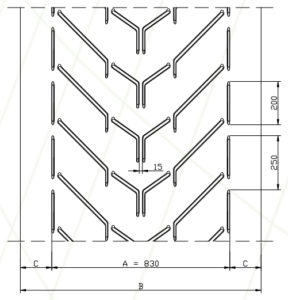

A 83, AH 83

A 94, AH 94

A 101, AH 101

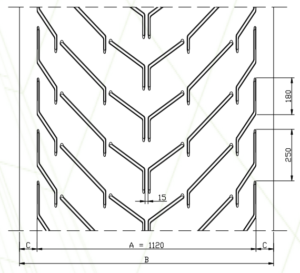

A 112, AH 112

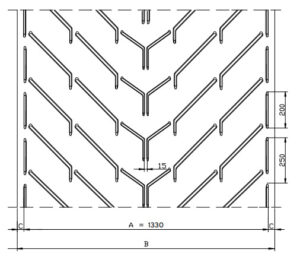

A 133, AH 133

A 151, AH 151

A 156, AH 156

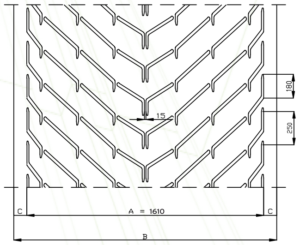

A 161, AH 161

Тип AF – висота профілю 32 мм

Досвідчений виробник конвеєрних стрічок Chevron Savatech постійно прагне до розробки нових передових технологій, щоб включити їх в конвеєрні стрічки.

Наявні стрічки Chevron F-типу заввишки 32 мм були визнані одними з кращих в галузі і регулярно використовуються в найскладніших робочих умовах.

Щоб надати вам ще більш вдосконалені стрічки Chevron, наші інженери використали свої знання і досвід і розробили нову конвеєрну стрічку Chevron з уже відомою висотою профілю 32 мм але з новим, покращеним дизайном для ще більшої продуктивності на місцях. Назва нового типу профілю – AF.

Які основні переваги нових шевронних конвеєрних стрічок AF?

Покращено формування переходу на конвеєрі.

Більш плавний хід на зворотному боці – менше вібрацій, більш тривалий термін служби обладнання, більш низькі витрати.

Рівномірний розподіл натягу і поліпшений захист від тріщин на шевронах, що переміщаються по барабану.

Більш висока продуктивність, завдяки вдосконаленій конструкції і впорядкованого потоку, що транспортується.

Більш висока продуктивність завдяки поліпшеній конструкції і потоку, що транспортується.

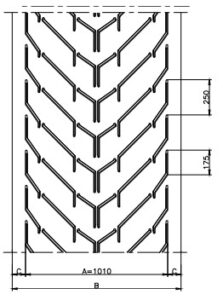

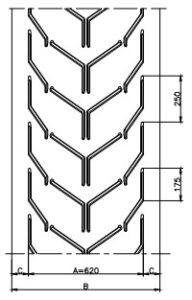

Тип AF – висота профілю 32 мм

Шаблон

Ширина (б)

(мм)

Ширина малюнку

(A) (мм)

Ширина вільної

зони (с) (мм)

Крок (мм)
AF33 400 330 35 250
500 330 85 250
AF44 500 440 30 250
600 440 80 250
650 440 105 250
AF51 600 510 45 250
650 510 70 250
800 510 145 250
AF54 600 540 30 250
650 540 55 250
800 540 130 250
AF62 650 620 15 250
800 620 90 250
1000 620 190 250
AF72 800 720 40 250
1000 720 140 250
AF83 1000 830 85 250
1200 830 185 250
AF94 1000 940 30 250
1200 940 130 250
AF101 1200 1010 95 250
1400 1010 195 250
AF112 1200 1120 40 250
1400 1120 140 250
AF133 1400 1330 35 250
1600 1330 135 250
AF151 1600 1510 45 250
1800 1510 145 250
AF161 1800 1610 95 250
2000 1610 195 250



Типова конструкція стрічки:

  • EP 250/2 3,5/1
  • EP 400/3 3,5/1,5
  • EP 500/4 4/2

Тип покриття:

  • Анти-абразивне
  • маслостійке
  • термостійке
  • вогнестійке
  • ковзаючі стрічки
  • харчові

Особливе застосування:

  • Chevron + Ripcheck (армування стального корду)

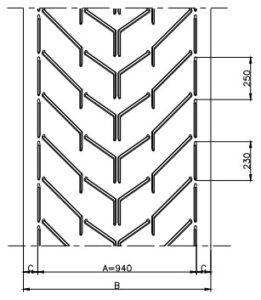

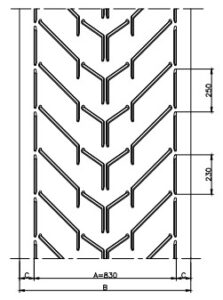

AF 33

AF 44

AF 51

AF 54

AF 62

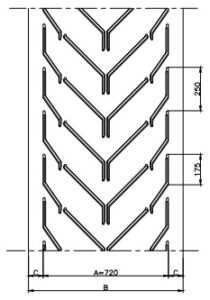

AF 72

AF 83

AF 94

AF 101

AF 112

AF 133

AF 151

AF 161

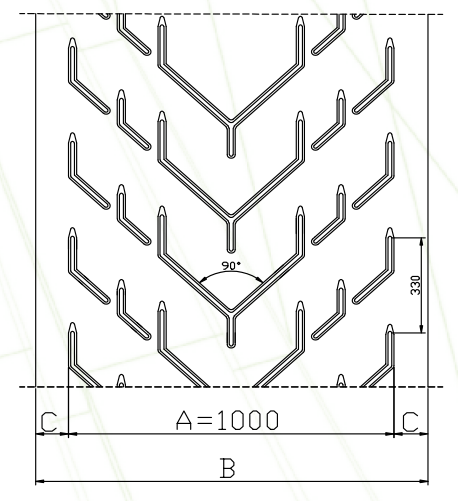

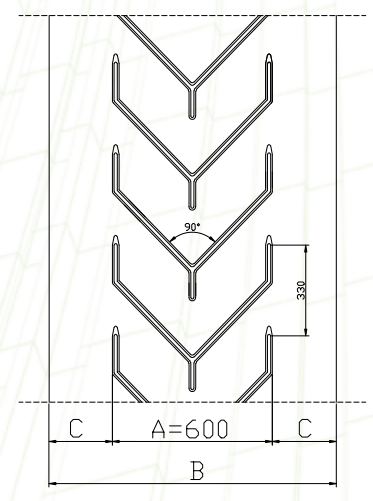

Конвеєрні стрічки з типом профілю F

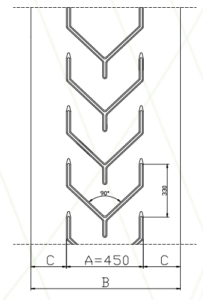

F 45

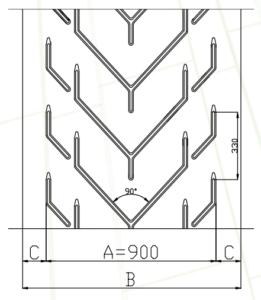

F 60

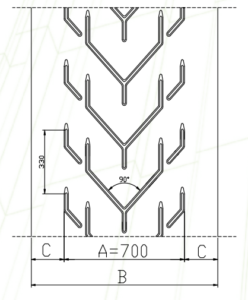

F 70

F 90

F 100

F 111

F 126

F 136

F 141

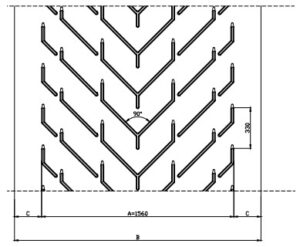

F 156

F 166

Тип F – висота профілю 32мм

Шаблон

Ширина (б)

(мм)

Ширина малюнку

(A) (мм)

Ширина вільної

зони (с) (мм)

Крок (мм)
F45 500 450 25 330
600 450 75 330
650 450 100 330
F60 650 600 25 330
800 600 100 330
F70 800 700 50 330
1000 700 150 330
F90 1000 900 50 330
1200 900 150 330
F100 1200 1000 100 330
1400 1000 200 330
F111 1200 1100 50 330
1400 1100 150 330
F126 1400 1260 70 330
1600 1260 170 330
F136 1400 1360 20 330
1600 1360 120 330
F141 1600 1410 95 330
1800 1410 195 330
F156 1600 1560 20 330
1800 1560 120 330
F166 1800 1660 70 330
2000 1660 170 330



Типова конструкція стрічки:

  • EP 250/2 3,5/1
  • EP 400/3 3,5/1,5
  • EP 500/4 4/2

Тип покриття:

  • Анти-абразивне
  • маслостійке
  • термостійке
  • вогнестійке
  • ковзаючі стрічки
  • харчові

Особливе застосування:

  • Chevron + Ripcheck (армування стального корду)

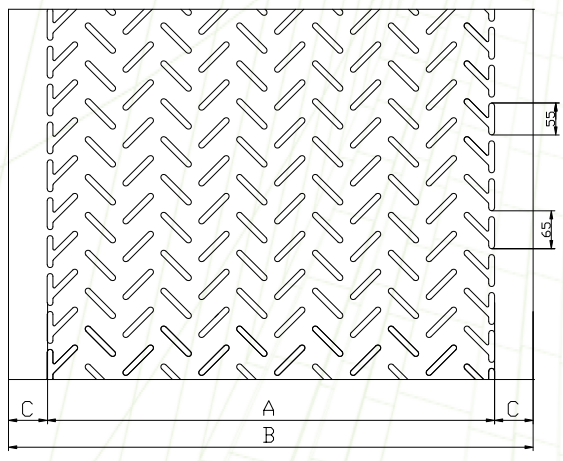

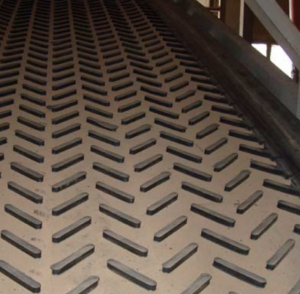

Тип L – висота профілю 8мм (реверсивний)

Шаблон

Ширина (б)

(мм)

Ширина малюнку (A)

(мм)

Ширина вільної

зони (с) (мм)

EP 400/3

3,5/1,5

EP 500/4

4/2

L38 500 380 60 Тільки по запросу
L51 650 510 70
L64 800 640 80
L77 1000 770 115
L103 1200 1030 85
1400 1030 185
L142 1600 1420 90
1800 1420 190
2000 1420 290

Конвеєрні стрічки Chevron також доступні в комбінації з Ripcheck і з різними типами гумових покриттів.

Застосування: підходить для транспортування зерна, тріски, добрив і т.д.
